خصائص واستخدامات محامل الكرات ذات الأخدود العميق، ومحامل كريات التلامس الزاوي، ومحامل كريات الدفع

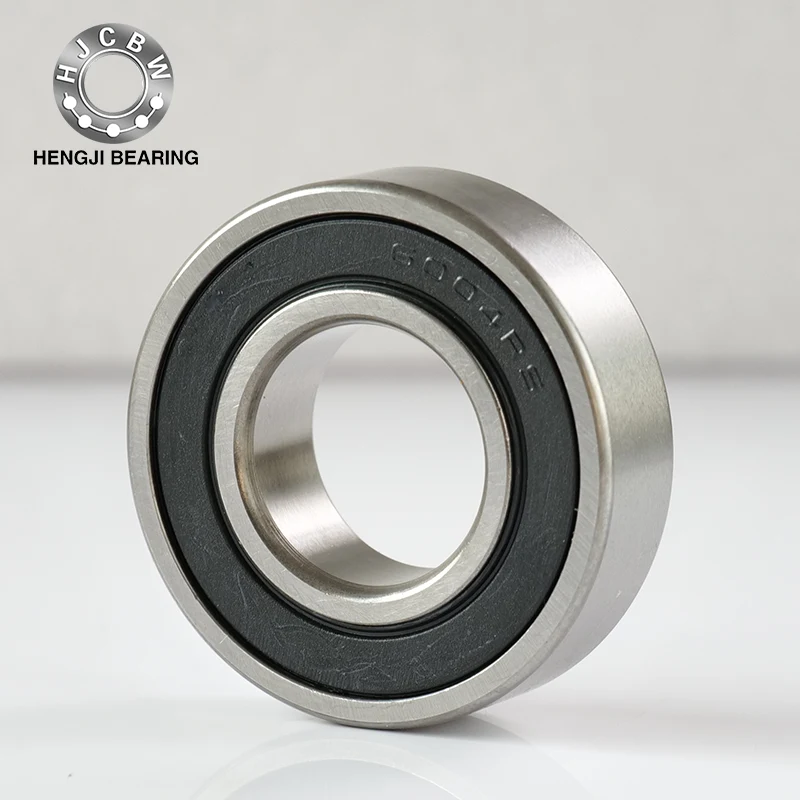

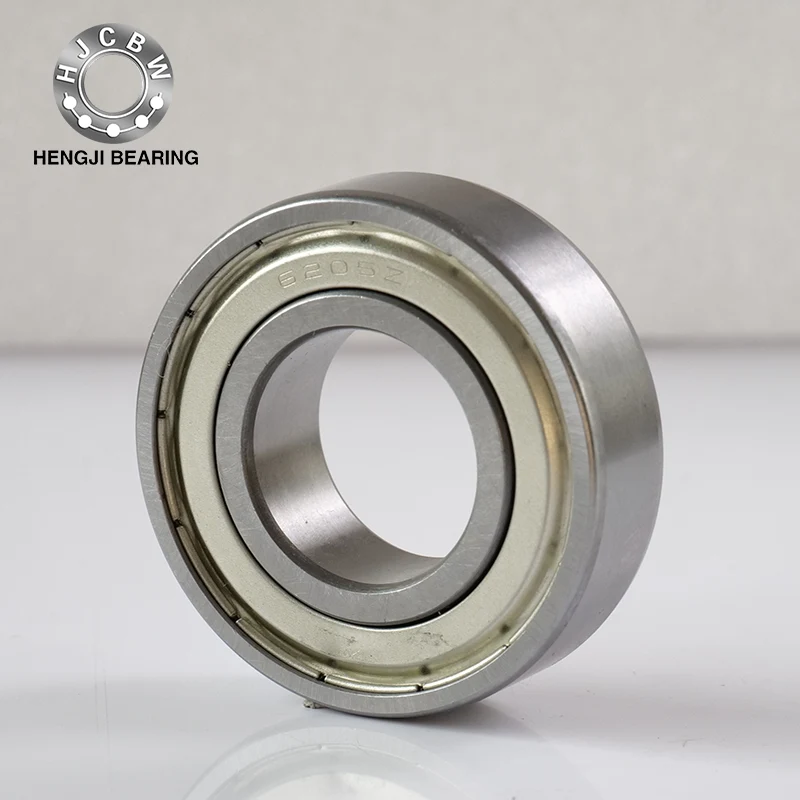

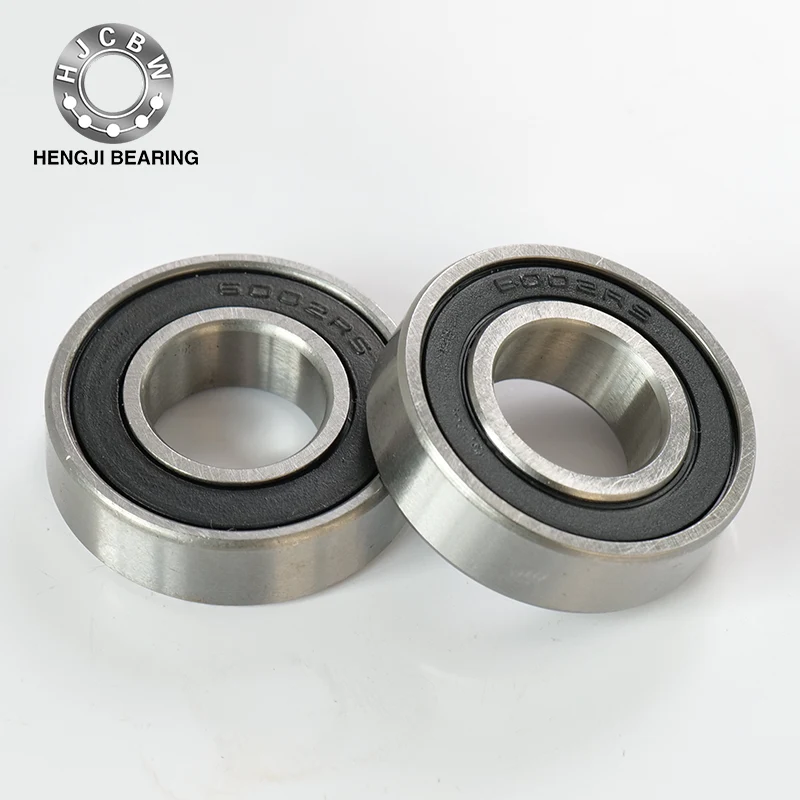

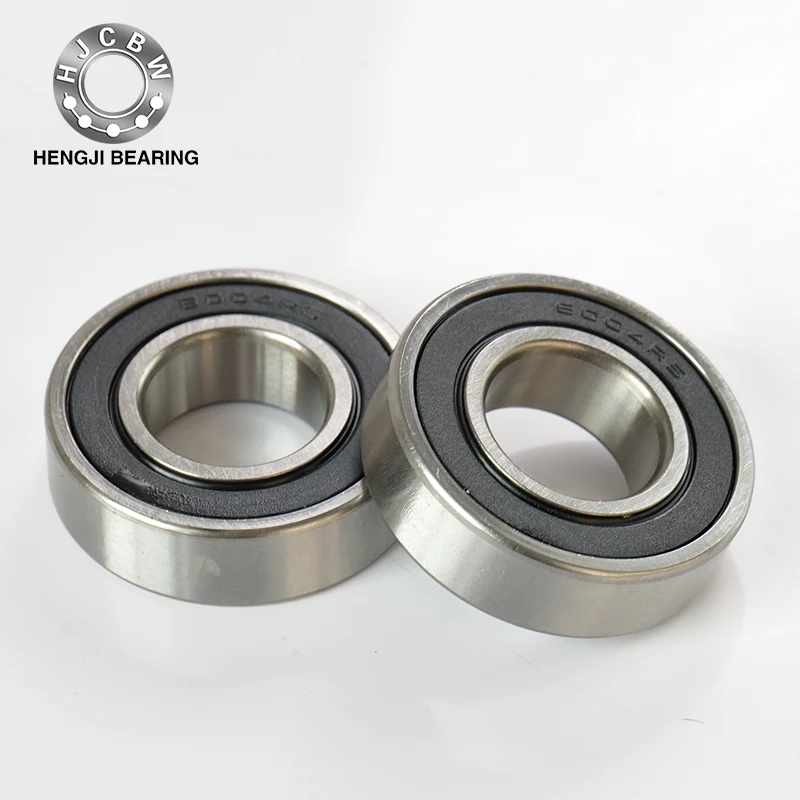

محامل الكرات الأخدود العميق

سمات:محامل الكرات الأخدود العميقهي محامل درفلة تمثيلية مع مجموعة واسعة من الاستخدامات. يمكنها تحمل الأحمال الشعاعية والأحمال المحورية ثنائية الاتجاه، وهي مناسبة للتطبيقات التي تتطلب ضوضاء منخفضة ودورانًا عالي السرعة واهتزازًا منخفضًا. يتم تعبئة المحامل المختومة بأغطية الغبار الفولاذية أو الأختام المطاطية مسبقًا بكمية مناسبة من الشحوم. من السهل تحديد موقع المحامل ذات الحلقات أو الشفاه الموجودة على الحلقات الخارجية بشكل محوري وتثبيتها في الهيكل. أبعاد المحامل عالية التحميل هي نفس أبعاد المحامل القياسية، ولكن يوجد أخدود تعبئة على الحلقات الداخلية والخارجية، مما يزيد من عدد الكرات والحمل المقدر.

الأقفاص القابلة للتطبيق بشكل أساسي: أقفاص ختم فولاذية (شكل موجي، على شكل تاج... صف واحد؛ على شكل S... صف مزدوج)، أقفاص مقطوعة من سبائك النحاس أو راتنج الفينول، أقفاص مصبوبة من الراتنج الاصطناعي.

الاستخدامات الرئيسية: السيارات: العجلات الخلفية، وناقل الحركة، ومكونات الأجهزة الكهربائية.

الكهربائية: المحركات العامة، الأجهزة المنزلية.

أخرى: الأدوات، محركات الاحتراق الداخلي، آلات البناء، مركبات السكك الحديدية، آلات التحميل والتفريغ، الآلات الزراعية، الآلات الصناعية المختلفة.

محامل كروية الاتصال الزاوي

الميزات: هناك زاوية اتصال بين الحلقة والكرة. زوايا الاتصال القياسية هي 15 درجة، 30 درجة و 40 درجة. كلما كانت زاوية الاتصال أصغر، كانت أكثر ملاءمة للدوران عالي السرعة. كلما زادت زاوية التلامس، زادت سعة التحميل المحوري. يمكن للمحامل ذات الصف الواحد أن تتحمل الأحمال الشعاعية والأحمال المحورية أحادية الاتجاه. يمكن لمجموعة DB ومجموعة DF والمحامل ذات الصف المزدوج أن تتحمل الأحمال الشعاعية والأحمال المحورية ثنائية الاتجاه. تعتبر مجموعة DT مناسبة للمناسبات التي يكون فيها الحمل المحوري أحادي الاتجاه كبيرًا والحمل المقدر لمحمل واحد غير كافٍ. تتميز المحامل عالية السرعة من النوع ACH بقطر كروي صغير وعدد كبير من الكرات. يتم استخدامها في الغالب في مغازل الأدوات الآلية. محامل كروية الاتصال الزاوي مناسبة للدوران عالي السرعة والدقة. الهيكل هو أن اثنين من محامل كروية الاتصال الزاوي أحادية الصف مجتمعة في الخلف تشترك في الحلقات الداخلية والخارجية، والتي يمكنها تحمل الأحمال الشعاعية والأحمال المحورية ثنائية الاتجاه. هناك أيضًا أنواع مختومة بدون ملء محامل الأخدود.

الأقفاص القابلة للتطبيق بشكل أساسي: أقفاص ختم الألواح الفولاذية (على شكل وعاء... صف واحد؛ على شكل S، على شكل تاج... صف مزدوج)، أقفاص مقطوعة من سبائك النحاس أو راتنج الفينول، أقفاص على شكل راتينج صناعي.

الاستخدامات الرئيسية: صف واحد: مغازل الأدوات الآلية، المحركات عالية التردد، توربينات الغاز، فواصل الطرد المركزي، العجلات الأمامية للسيارات الصغيرة، أعمدة الترس التفاضلية.

صف مزدوج: مضخات الزيت، منافيخ الجذور، ضواغط الهواء، ناقلات الحركة المختلفة، مضخات حقن الوقود، آلات الطباعة.

محامل الكرات التوجه

الميزات: يتكون من حلقة سباق على شكل غسالة مع مسار سباق وكرة وقفص. تسمى حلقة القناة التي تطابق العمود بحلقة العمود، وحلقة القناة التي تطابق الهيكل تسمى حلقة المقعد. بالنسبة للمحامل ثنائية الاتجاه، تتم مطابقة الحلقة الوسطى مع العمود. يمكن للمحمل أحادي الاتجاه أن يتحمل الأحمال المحورية ذات الاتجاه الواحد، ويمكن للمحمل ثنائي الاتجاه أن يتحمل الأحمال المحورية ثنائية الاتجاه (لا يمكن لأي منهما تحمل الأحمال الشعاعية).

الأقفاص القابلة للتطبيق بشكل أساسي: أقفاص ختم الألواح الفولاذية، أقفاص قطع سبائك النحاس أو راتنج الفينول، أقفاص مكونة من راتينج صناعي.

الاستخدامات الرئيسية: دبابيس توجيه السيارات، ومغازل الأدوات الآلية.
